iPhone8Plus 分解
発売より時間が経ってしまいましたが、今回はiPhone8 Plus の分解を行います。
iPhone7 Plus の分解の参考にもなると思います。
ちなみに前回のiPhone8 分解は下記よりどうぞ
- iPhone8 分解 レポート 前編
- iPhone 8 分解 液晶画面 レポート 後編
- iPhone8 と iPhone7 比較 についてこちらより
液晶画面を外す

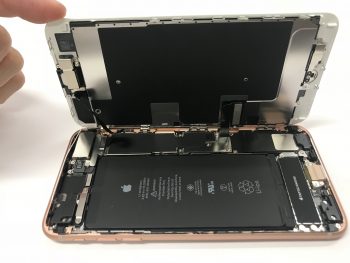

本体下部の星形ネジを2つ外し、本体と液晶画面を開きます。

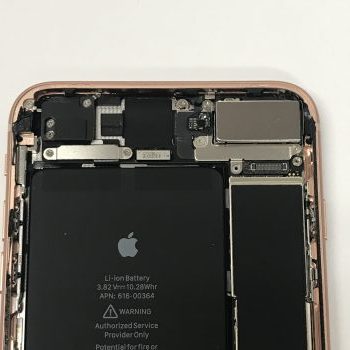

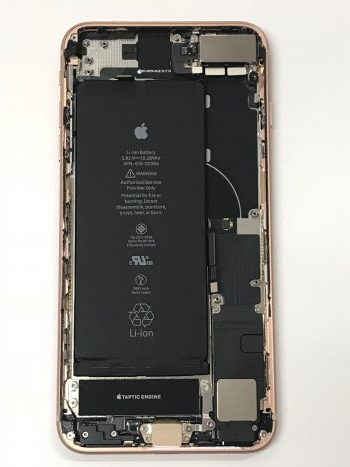

各種コネクタ部分のフタを外す
本体真ん中くらいにある（ バッテリー / 液晶パネルケーブル / ライトニングコネクタケーブル / ワイヤレス充電ケーブル / WiFiアンテナケーブル ) を押さえるフタ

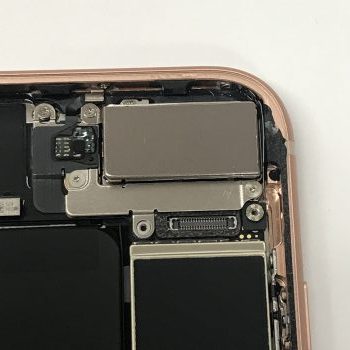

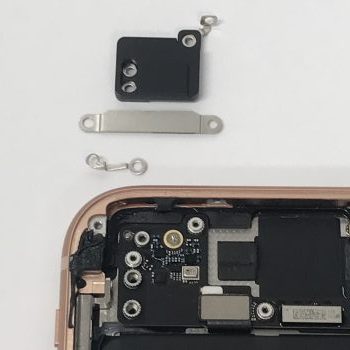

上部にある( フロントカメラ / イヤースピーカー / 近接センサー ）から伸びるケーブルを押さえるメタルプレートを外しコネクタを外し、iPhone8 Plus本体と液晶画面を分解します。
iPhone8Plusではリアカメラケーブルとフロントカメラケーブルを押さえるフタが別になりました。
今回の前編では、分離した液晶画面側は使わず、本体（ロジックボード）側を分解していきます。

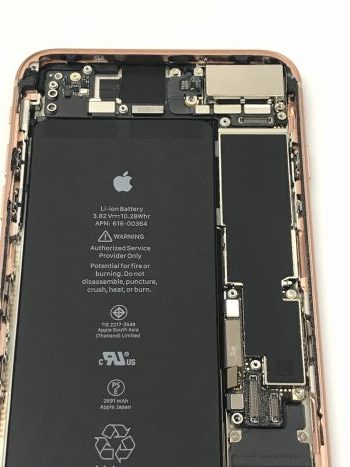

ロジックボードを外す。

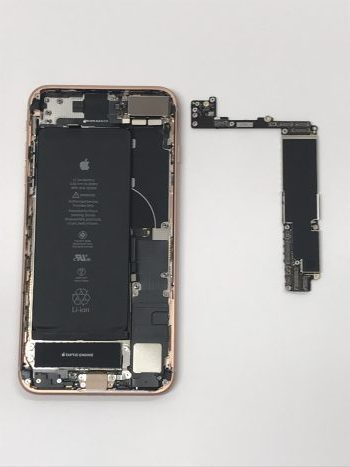

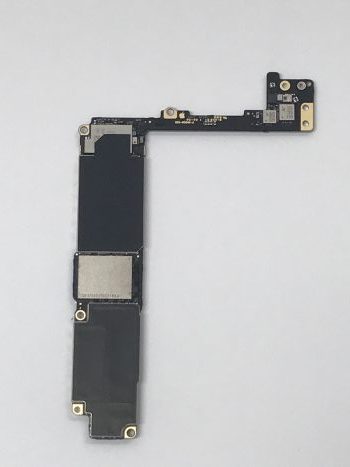

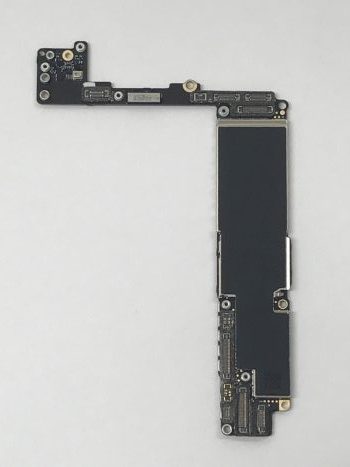

iPhone8Plus のメイン基板 ロジックボード を 分解 していきます。
防沫性能、耐水性能、防塵性能 IP67等級 のiPhone8Plusですが、それでも中に水が入ってしまうケースは存在します。
そんな時、真っ先に守らなければいけないこのロジックボード！
破損させないよう取り外しましょう。

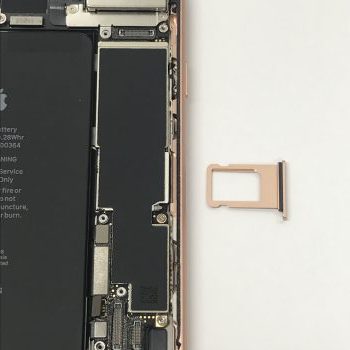

SIMトレーを外す
SIMトレーをiPhone購入時付属のピンを使い押し出します。
フレーム内のピンで押される箇所を元に戻しておきましょう、ロジックボードを出す際に引っ掛かります。
左上コネクタを押さえるフタ等を外す
ゴチャゴチャしていて元に戻すときにネジが余ってしまう人が続出する箇所です。
順番、場所を間違わない様に取り外しましょう。

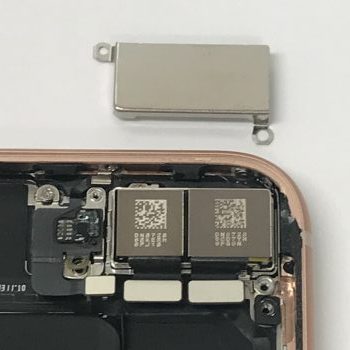

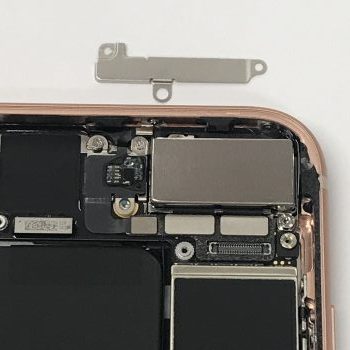

リアカメラケーブルを留めるフタを外す。
iPhone8Plusより出来たパーツです、フタを外しケーブルを外します。
ロジックボードを留めるネジを外す。
左上部分とリアカメラケーブル部を外せば残りいくつかのネジ外し、ロジックボードを取り外します。
解りにくい部分はメインカメラのケーブル裏のネジと、前出のSIMトレー押し出しのピンです、注意してください。
押さえているネジとコネクタを外してからロジックボードを本体から取り外します。

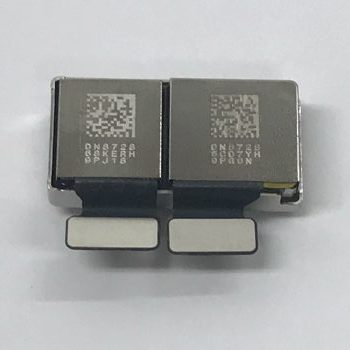

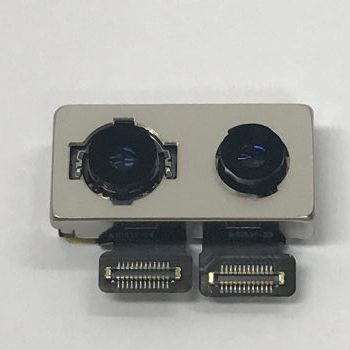

メインカメラを外す

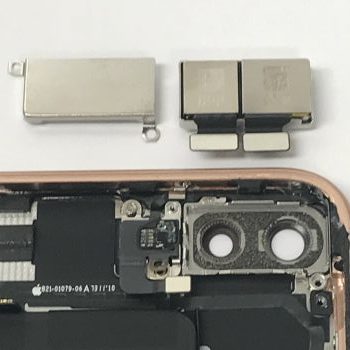

iPhone8Plusの高性能なメインカメラ、光学式手ぶれ補正機能や4Kビデオ撮影が可能な繊細なパーツなのでほこりの混入や衝撃に注意して取り外しましょう。
メインカメラ固定用プレートを外す
2つのネジで固定されているのでプレート取り、メインカメラを外します。

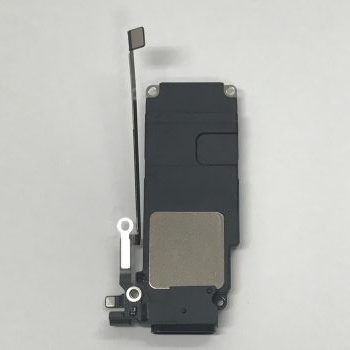

スピーカーを外す

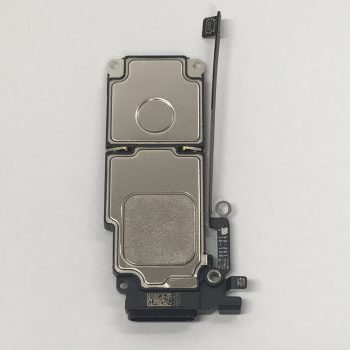

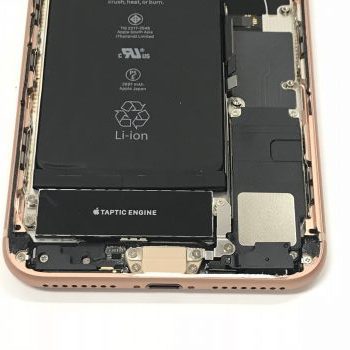

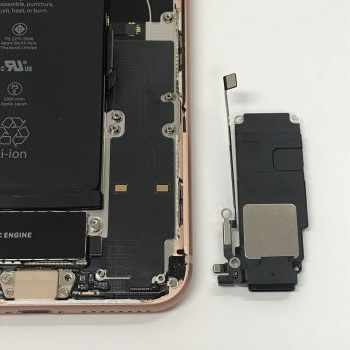

本体下部右側、メインのスピーカーを外していきます。
着信音などの音声機能を司っていて音を出すため外部に通じる穴があるので密閉性を損なわないようにしましょう。

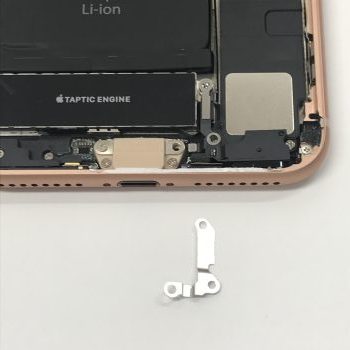

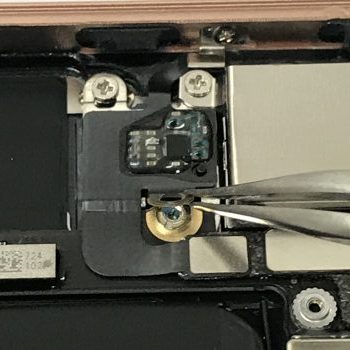

充電コネクタ周りのプレートを外す
iPhone8Plusから追加された部品です、バイブレーターとアンテナケーブルのコネクタを押さえる役割のようです。
スピーカーを押さえるネジを外す
スピーカーを留めているネジを外し、アンテナケーブルのコネクタを外しスピーカーを取り外します。

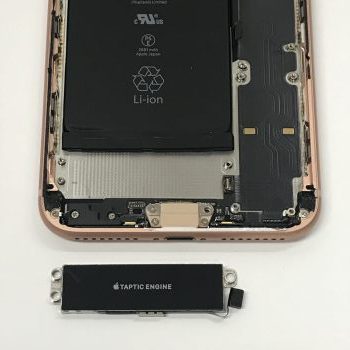

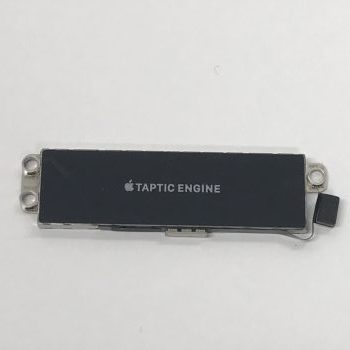

バイブレータを外す

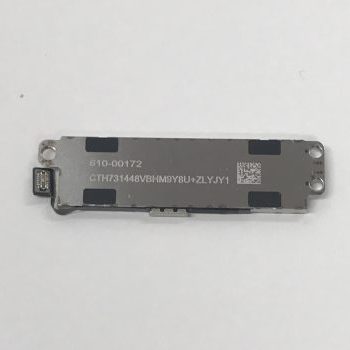

ホームボタンが感圧センサー式になったためバイブレーターは必須になりました
ネジがガタつくと振動に不具合が起きるのでしっかり留めましょう

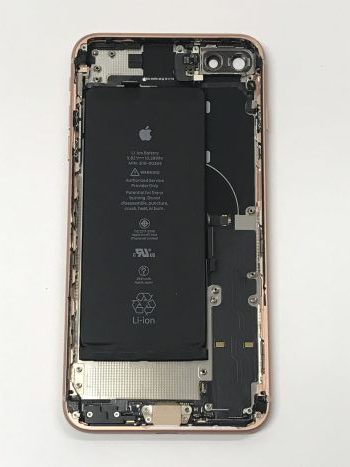

バッテリーを外す

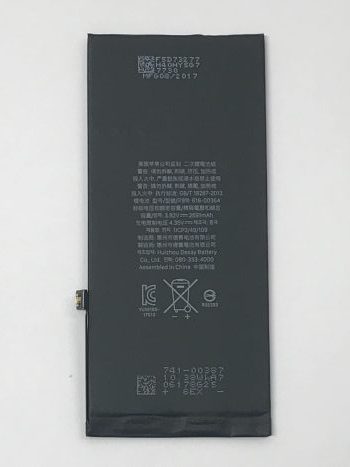

両面テープにて固定されているためテープを引っ張り剥がして取り外します。
上下2枚づつのシールをひっぱる

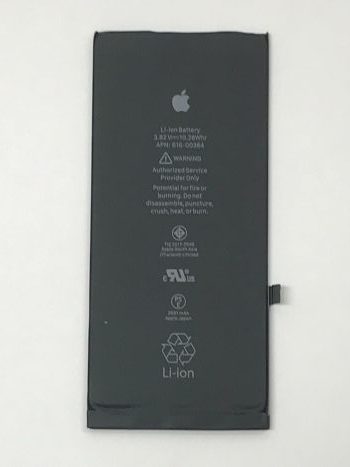

バッテリー表側に少しだけ出ているバッテリーシールをはがし、そこから引っ張ります。

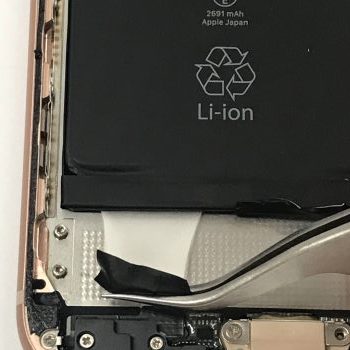

バッテリーの下にはワイヤレス充電用のチャージャーがあるのでテコの原理で剥がす場合は傷つけないよう注意しましょう。
上下2枚づつ綺麗にはがせば力をかけることなくバッテリーが取れます。

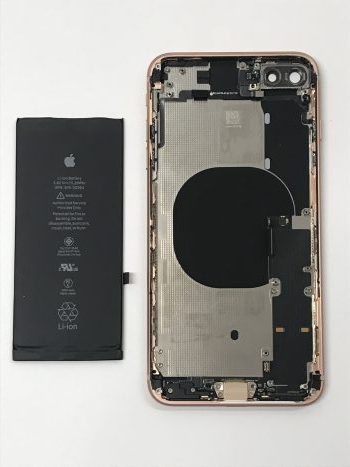

本体フレーム中央にある黒い〇がワイヤレス充電用のチャージャーになります。

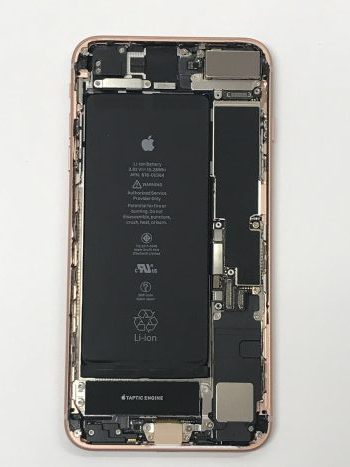

全パーツ

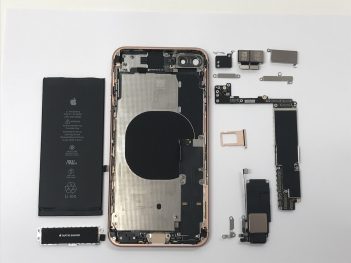

今回、分解したパーツです。
iPhone8でも感じた感想になりますが、iPhone7plusとほとんど変わりません。iPhone7Plusを分解できればiPhone8Plusも分解できます。
イコールこの記事を読んでいただければどちらの分解にも役に立つということです。ナイッス～
次回、後編は編集が終わり次第アップいたします。
