iPhone8 分解

前回の記事『iPhone8 分解 レポート 前編』に続き今回は、液晶画面側の分解についてレポートいたします。

『iPhone8 と iPhone7 比較 』についてはこちらよりどうぞ



液晶画面を外す

この作業は前編と一緒です。iPhoneを修理する必須作業です。
本体下部の星形ネジを2つ外し、本体と液晶画面を開きます。

各種コネクタ部分のフタを外す

本体真ん中くらいにある（ バッテリー / ライトニングコネクタケーブル / ワイヤレス充電ケーブル / WiFiアンテナケーブル ) を押さえるフタ
上部にある( フロントカメラ / イヤースピーカー / 近接センサー ）から伸びるケーブルを押さえるメタルプレートを外しコネクタを外し、iPhone8本体と液晶画面を分解します。


前編では、本体（ロジックボード）側を使いましたが、今回は液晶画面を分解していきます。

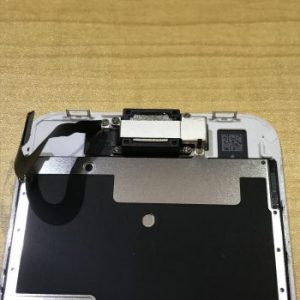

フロントカメラケーブルを外す

iPhone8 より取り外した 液晶画面 の上部、フロントカメラケーブル部分を外します。

固定用メタルプレートから外す

ネジ3つで固定用カバー、2つでイヤースピーカー、一番左のネジがケーブルを押さえています。
それぞれ場所を間違わない様に取り外しましょう。
固定用メタルプレートとネジを外せばイヤースピーカーは難なく外れます。

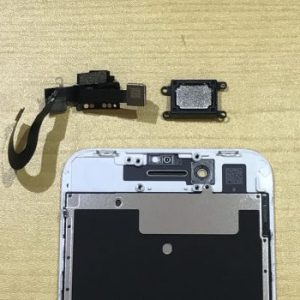

ネジをすべて外しイヤースピーカーを外します。

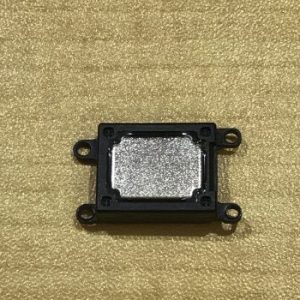

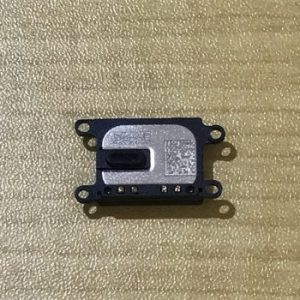

【パーツ】イヤースピーカー

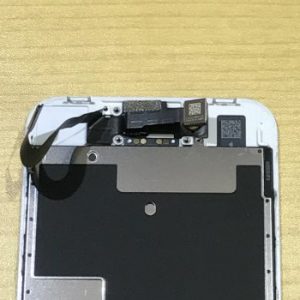

フロントカメラケーブルを剥がす

イヤーメッシュ部分、近接センサー、赤外線センサー、イヤースピーカー端子部分が両面テープにて接着しているのでそこから剥がす

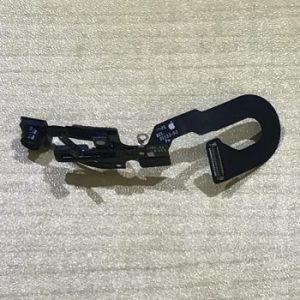

【パーツ】フロントカメラケーブル

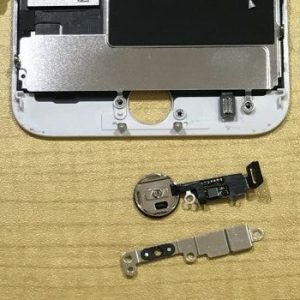

ホームボタンを外す

液晶画面下部のホームボタンを外します。
Taptic Engine の 感圧式センサー で繊細なパーツになるので慎重に取り外しましょう。

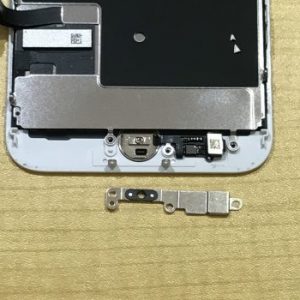

固定用メタルプレーを外す

iPhone7より恒例のY字ドライバーにてネジを4つ外しプレートを外します。
左右を付けたままホームボタンを下から押さえながらネジを外すと一番余計な力がかからず負荷が小さいです。

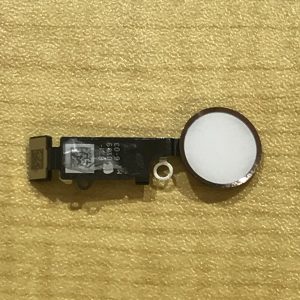

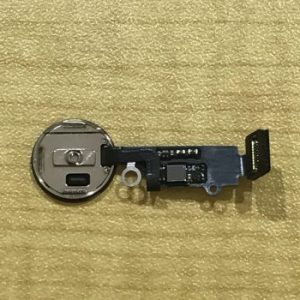

【パーツ】ホームボタン

メタルシールドを外す

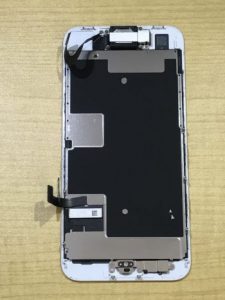

液晶画面の耐熱メタルシールドを外します。
左右３つづつの計6つのネジをY字ドライバーにて外します。

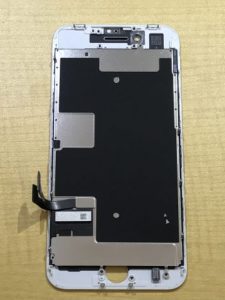

ケーブル部の両面テープをはがす

ケーブルとメタルプレートが接着されているので、ケーブルに負荷がかからない様にメタルプレートをはがします。
負荷がかかると液晶が壊れます。

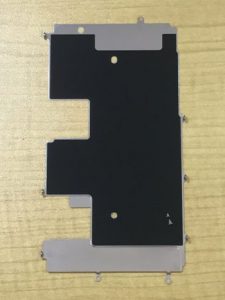

【パーツ】耐熱メタルプレート

中央の大きな切れ込みが何なのか？今後の情報に期待です。

iPhone 8 分解 液晶画面 全パーツ

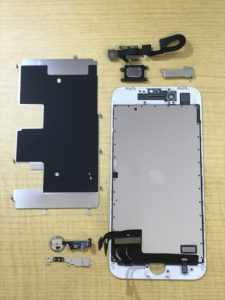

iPhone 8 分解 液晶画面 の全パーツです。

感想

iPhone8を分解してみての感想
6s→7の時ほど大きな変更があったわけではなく、一年前は何だこのY字ネジは！？と作業が出来ない日々がありましたが。そんなトラブルも無く順風満帆に進みました。
iPhone7を分解したことがある人であれば滞りなく作業できるはずです。まだ8のパーツは高いので壊さない様にだけ注意してください。

そして本命の11月3日発売の iPhone X

こちらは大きな変革があるはずなのでそちらの分解が楽しみです。

乞うご期待！

これからも iPhone8 / iPhone8 plus の変更点などを取り合えていきます。

ご覧いただければ光栄です。
